Échangeur de chaleur des eaux usées & Technologie des eaux usées

Notre portefeuille de produits pour la récupération de chaleur des eaux usées. Solutions système pour les immeubles résidentiels et l'industrie.

Échangeur de chaleur à plaques

ABW-DWT

Le ABW-DWT permet la récupération de chaleur à partir des eaux usées avec des débits élevés. Le champ d'application s'étend des systèmes d'eaux usées mixtes domestiques et industriels aux piscines, jusqu'à l'utilisation agricole dans les aquacultures. La chaleur récupérée peut être utilisée indirectement via une pompe à chaleur quelconque ou directement via un circuit intermédiaire pour chauffer l'eau potable.

Application*
Industrie, piscines, immeubles résidentiels, stations d'épuration, agriculture, etc.

*Utilisation des eaux grises ou des eaux usées mixtes, préfiltre nécessaire pour les eaux usées domestiques mixtes, restriction due à une teneur élevée en chlorures
Puissance*
jusqu'à 250 kW

*Cas d'utilisation des eaux usées; flux continu d'eaux usées, réduction de température par pompe à chaleur
Surface de l'échangeur de chaleur*
6,70 – 67,2 m²
2 – 10 plaques

*Commutable en cascade pour une plus grande surface
Matériau
Acier inoxydable (1.4404)
Température maximale des eaux usées
70°C
Dimensions
Hauteur: 1500mm
Longueur : 1800mm
Largeur : 780mm
Poids à vide
jusqu'à env. 500kg
Connexions
Échangeur de chaleur : DN20 – 65 (1" – 2,5")
Trop-plein : DN110
Eaux grises : DN110
Écoulement : DN110
Nettoyage
Système de nettoyage de surface intégré, extrêmement durable et robuste pour une efficacité continue

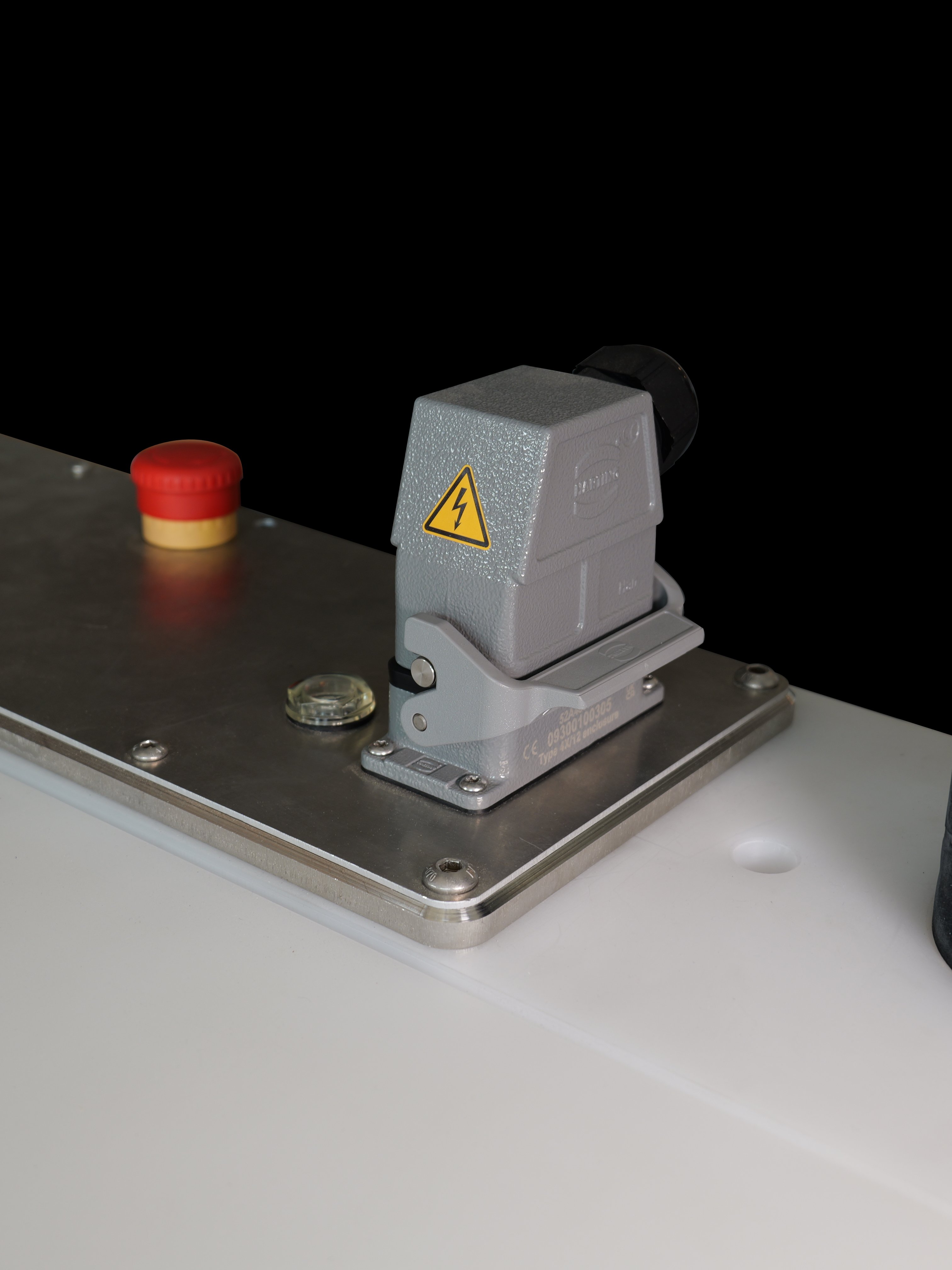

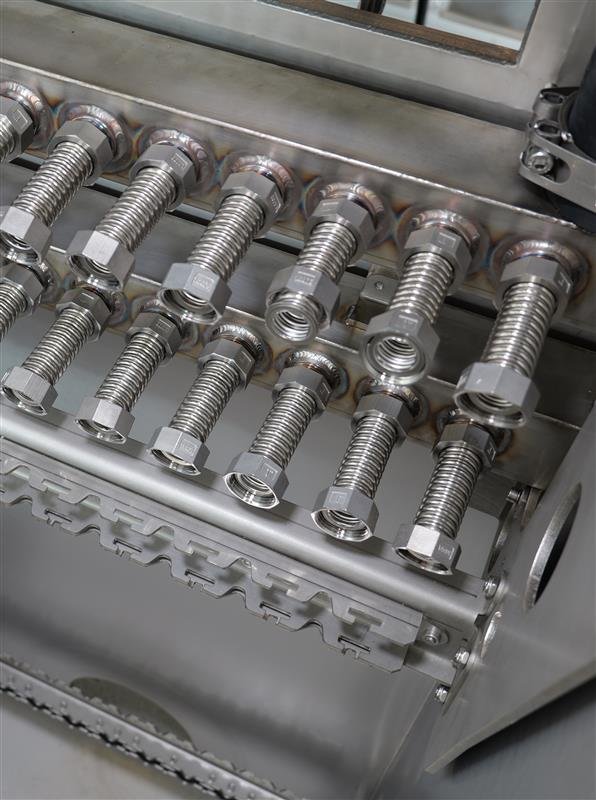

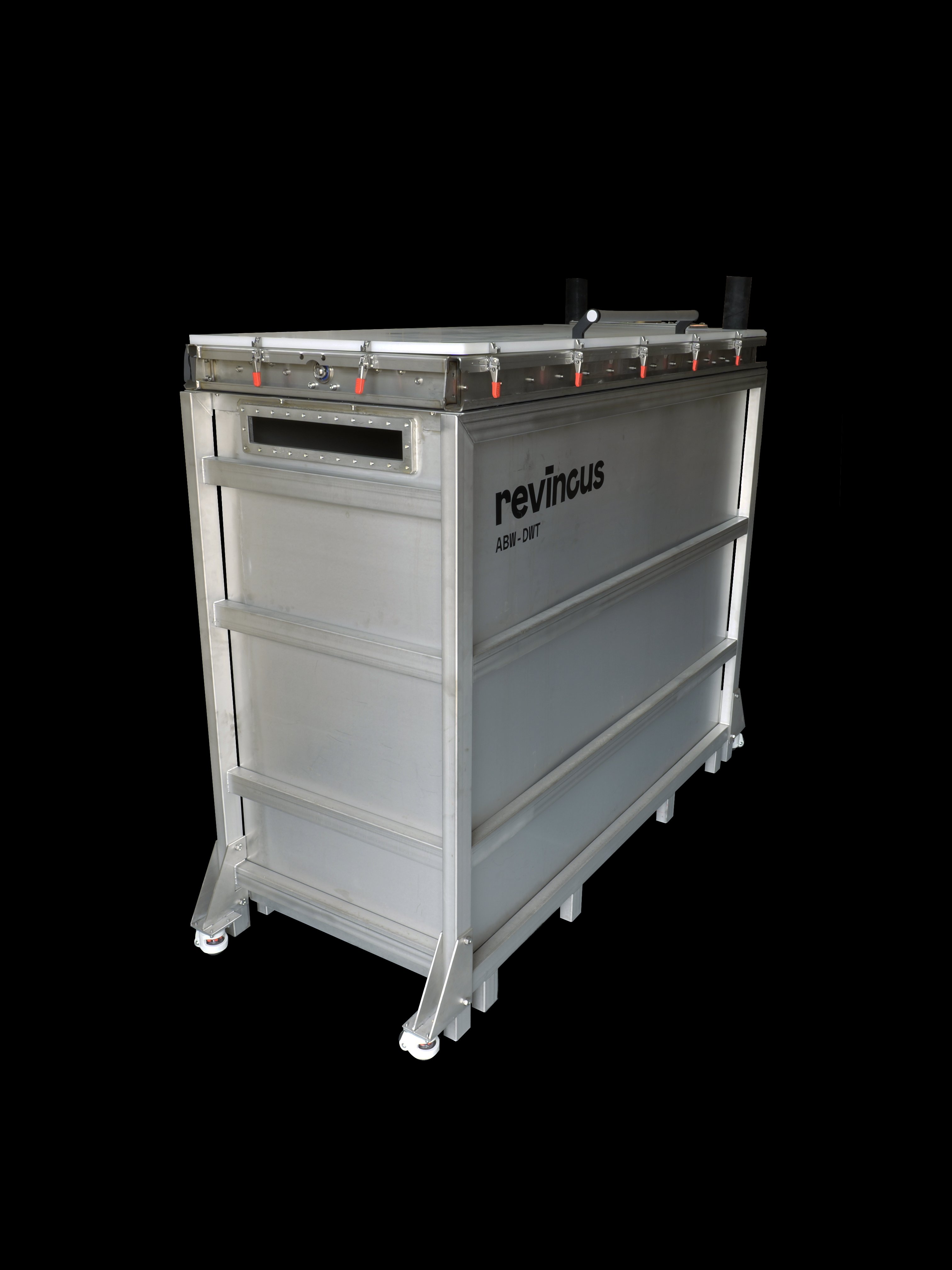

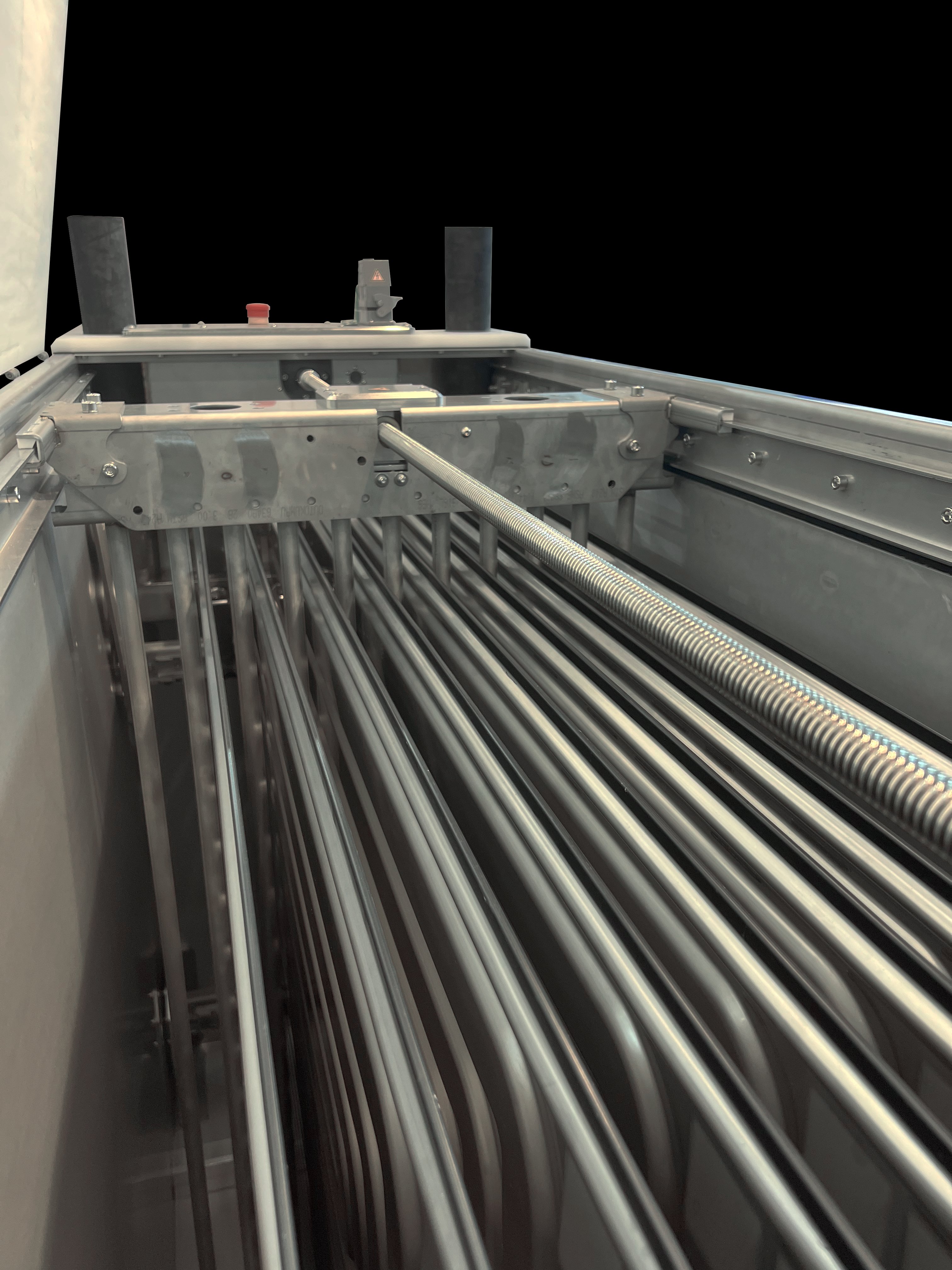

Abwasserwärmetauscher ABW-DWT von revincus Abwasserwärmetauscher ABW-DWT von revincus Detailaufnahme Abwasserwärmetauscher ABW-DWT von revincus Detailaufnahme Abwasserwärmetauscher ABW-DWT von revincus mit und ohne Verkleidung
Téléchargements

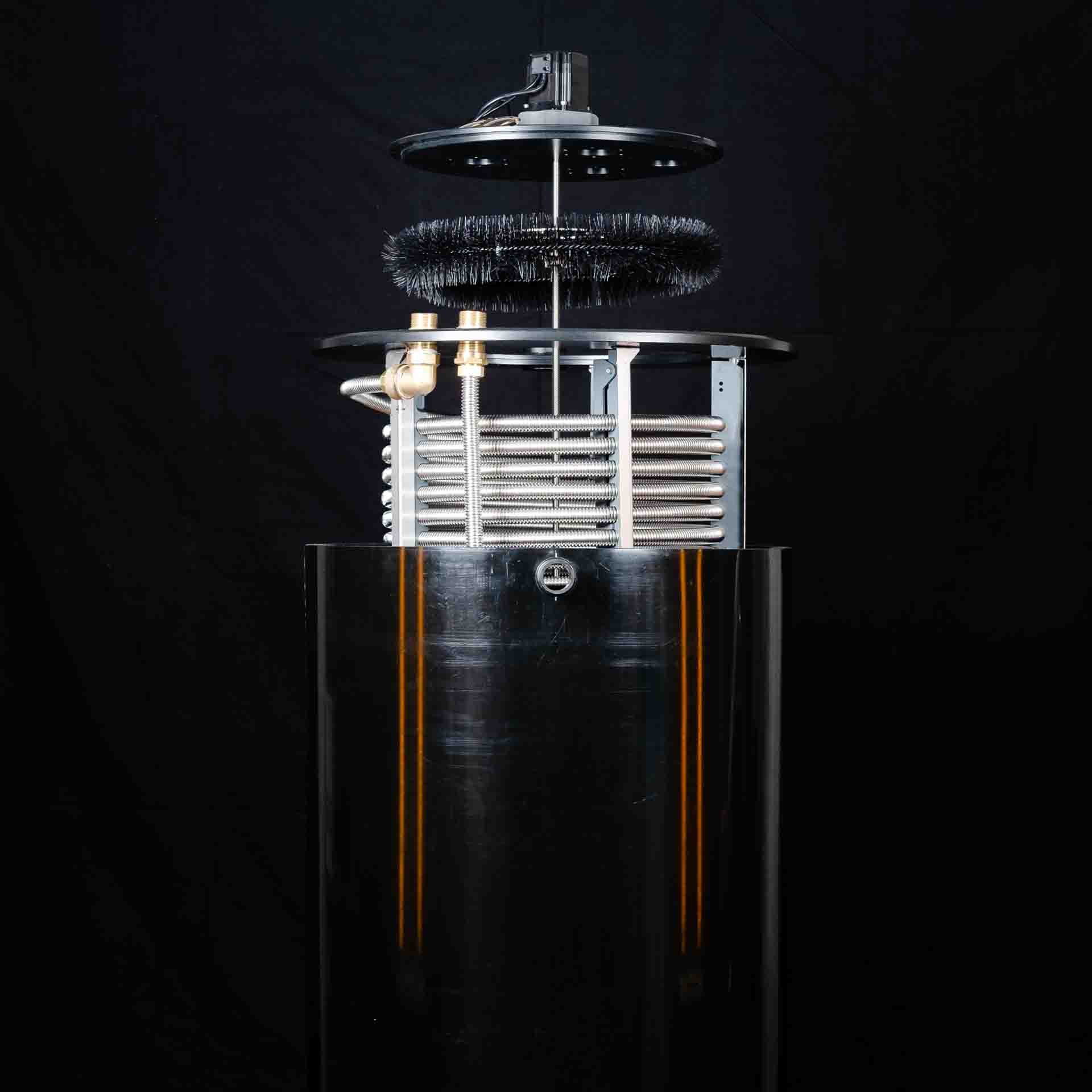

Échangeur de chaleur à accumulation

ABW-PSW

Le récupérateur de chaleur des eaux usées a été spécialement conçu pour la récupération de chaleur des eaux grises. Il peut être utilisé dans des bâtiments avec au moins 20 résidents et peut être combiné avec n'importe quelle pompe à chaleur géothermique. Dans les bâtiments sans conduite séparée pour les eaux grises, l'ABW-K2 peut être préinstallé.

Application
eaux usées non souillées par des matières fécales
Puissance*
5,5kW

*Cas d'utilisation des eaux grises domestiques; Réduction de 25°C à 8°C par pompe à chaleur
Surface de l'échangeur thermique
6,6m²
Conception
Capacité de 700 L
min. 20 personnes
max. 40 personnes

Commutable en cascade pour des volumes de capacité plus élevés
Dimensions
Hauteur : 1400mm
Diamètre: 780mm
Connexions
Échangeur de chaleur : DN20(1")
Trop-plein : DN50
Eaux grises : DN75
Écoulement : DN110
Nettoyage

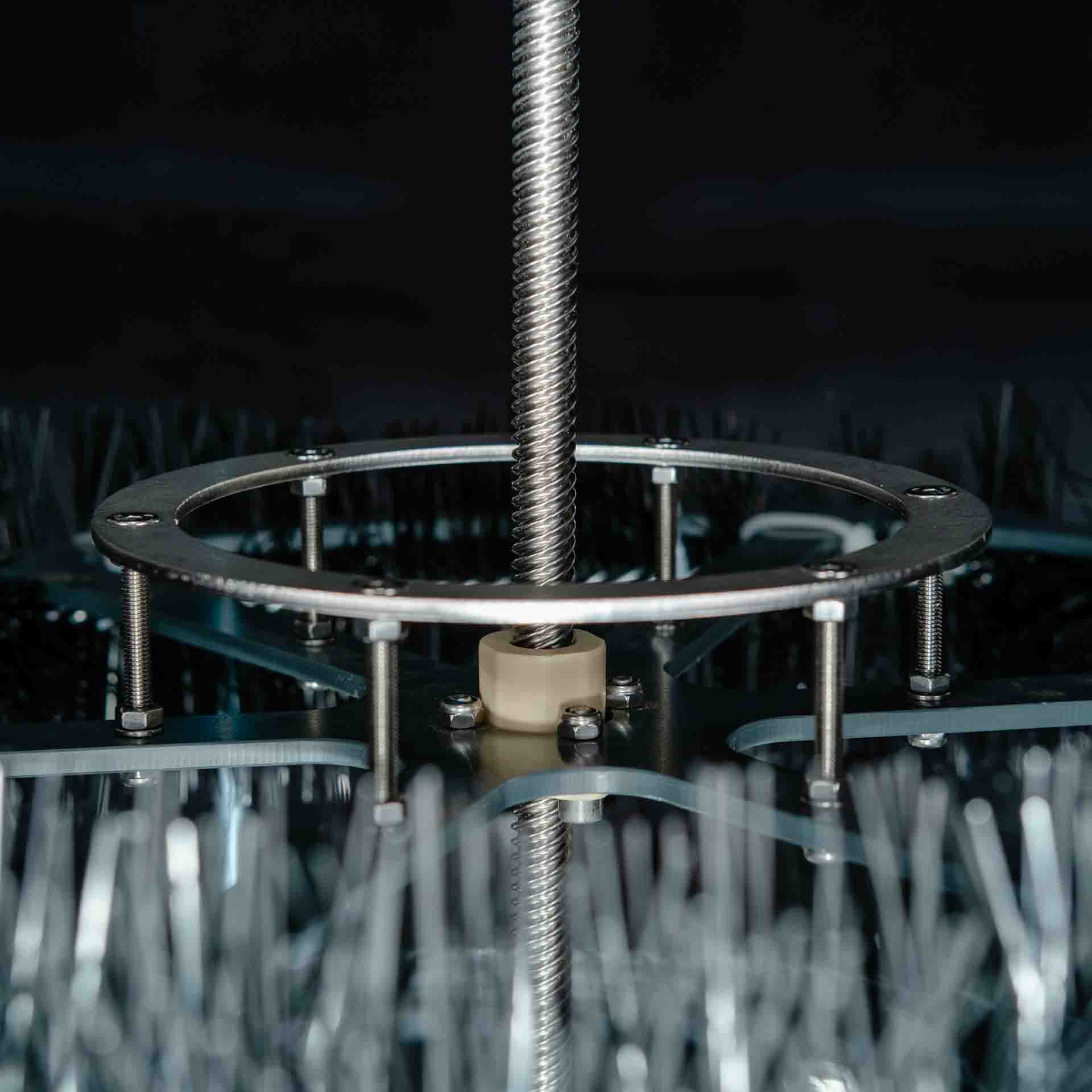

Système de nettoyage intégré des brosses pour une efficacité durable

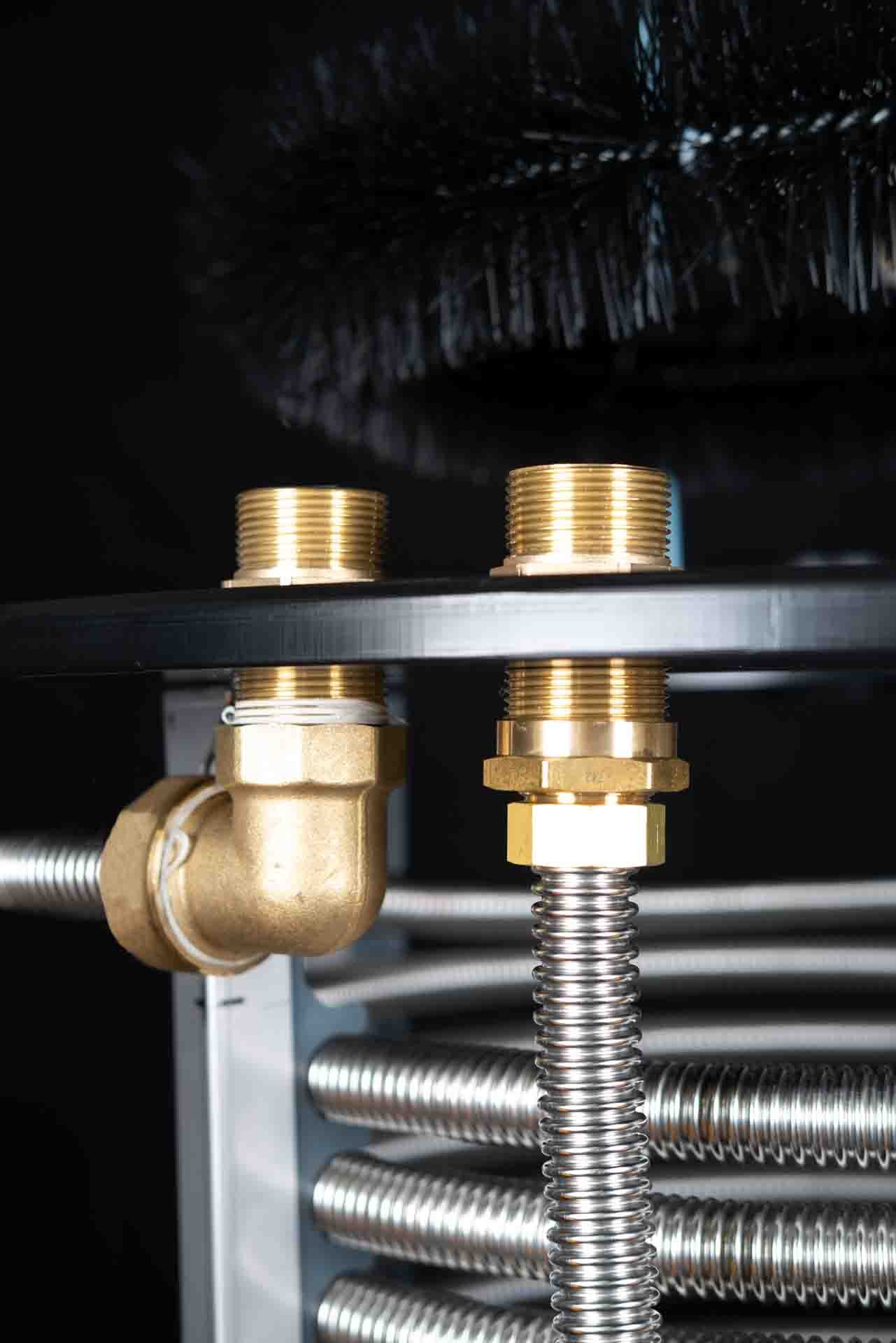

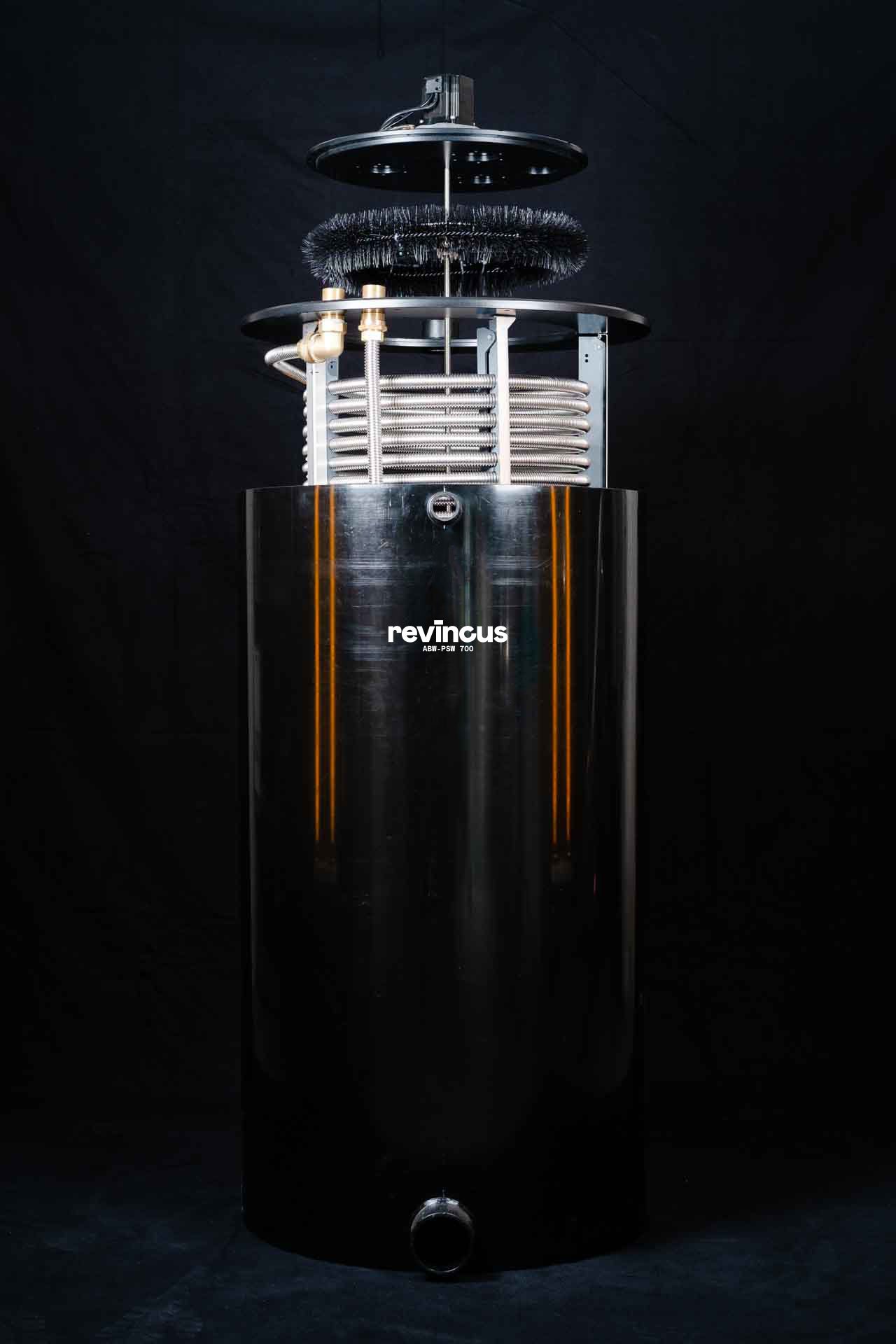

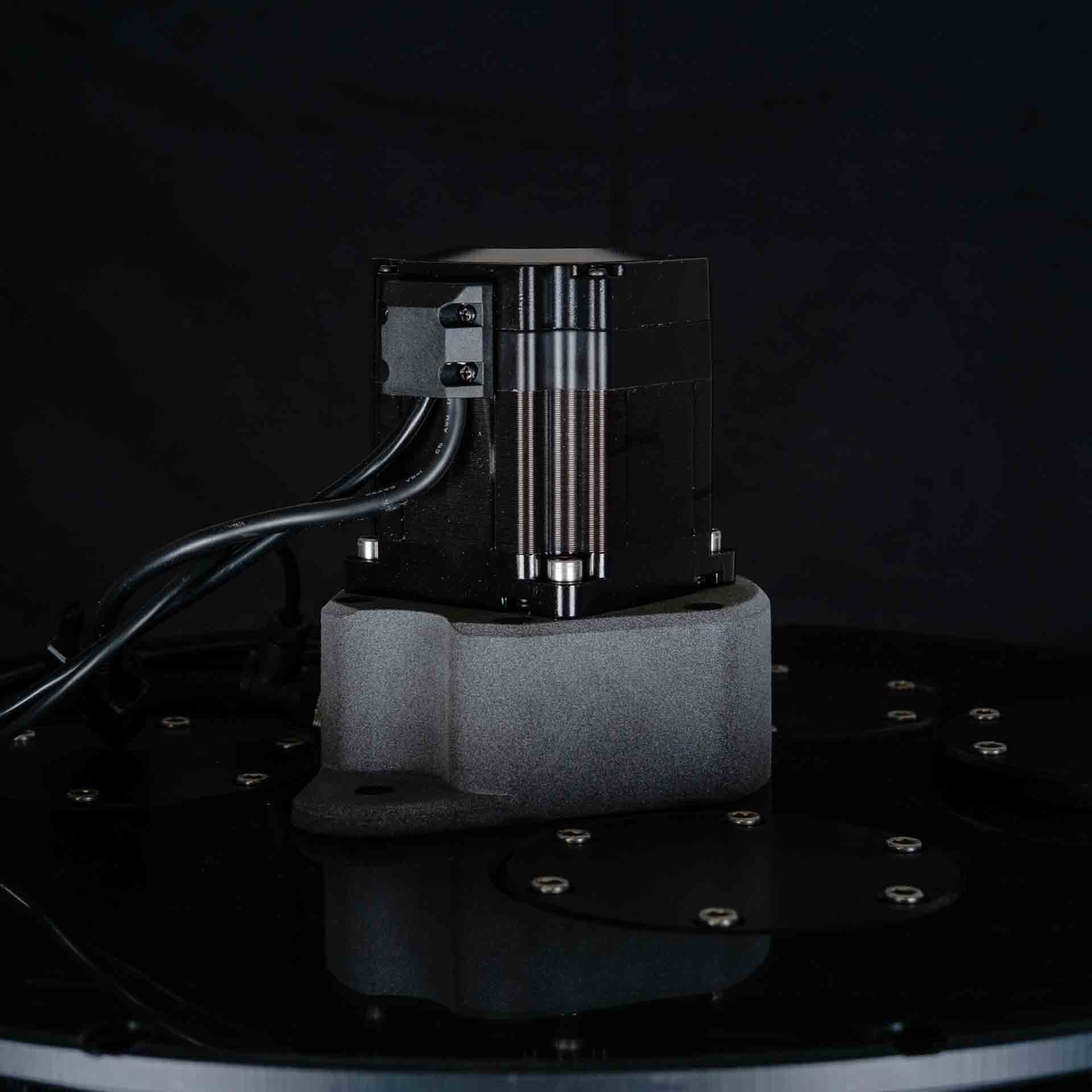

Abwasserwärmetauscher ABW-PSW von revincus Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme
Téléchargements

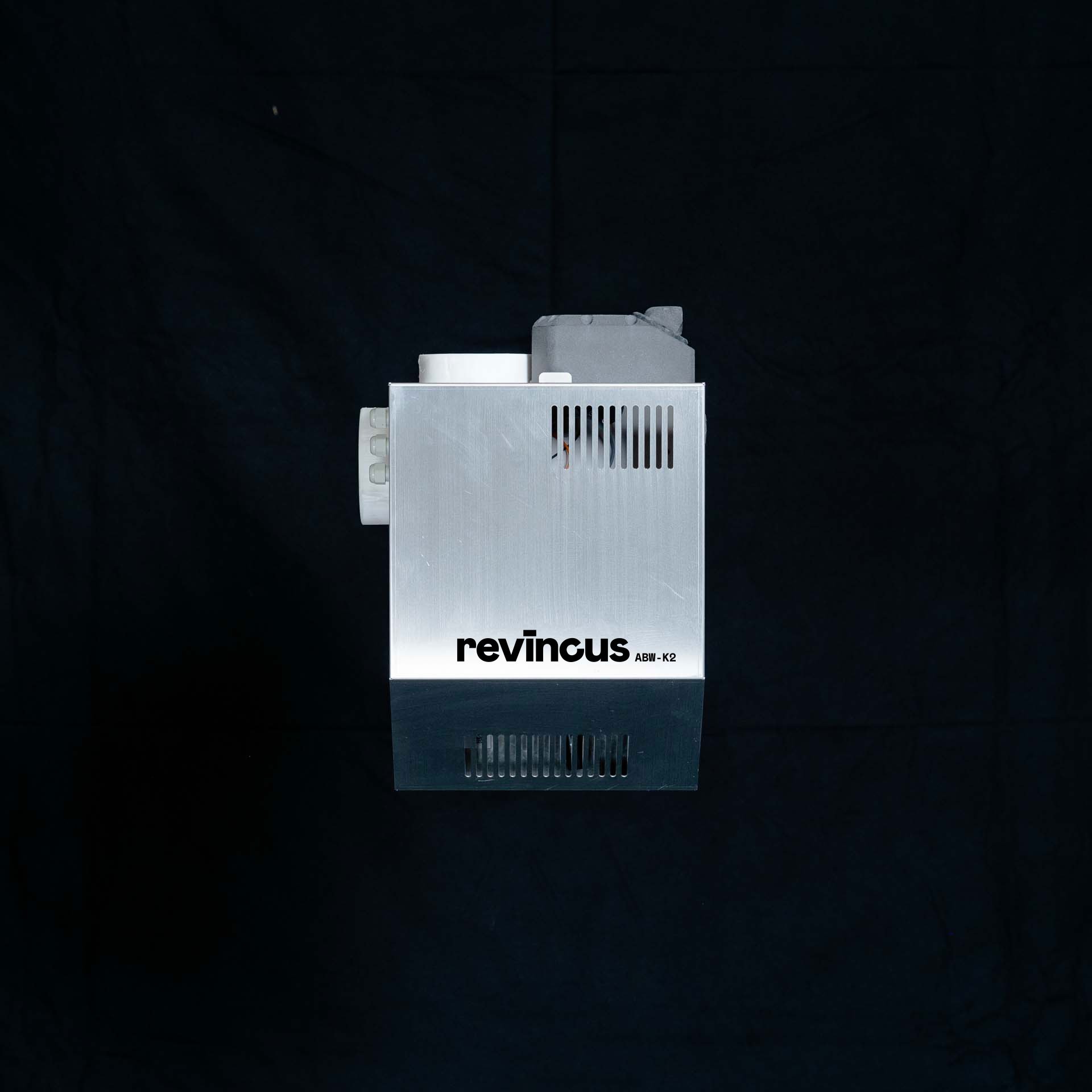

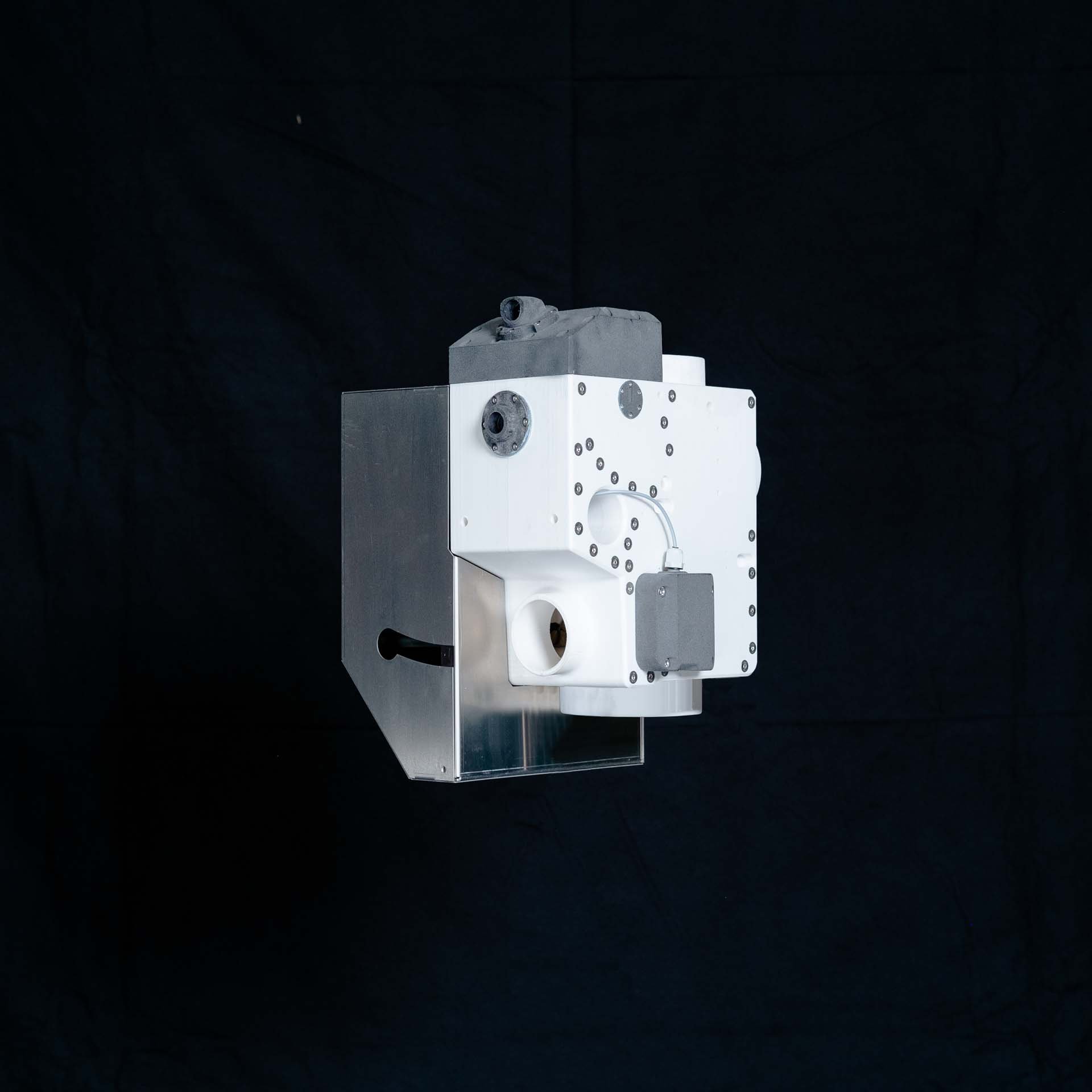

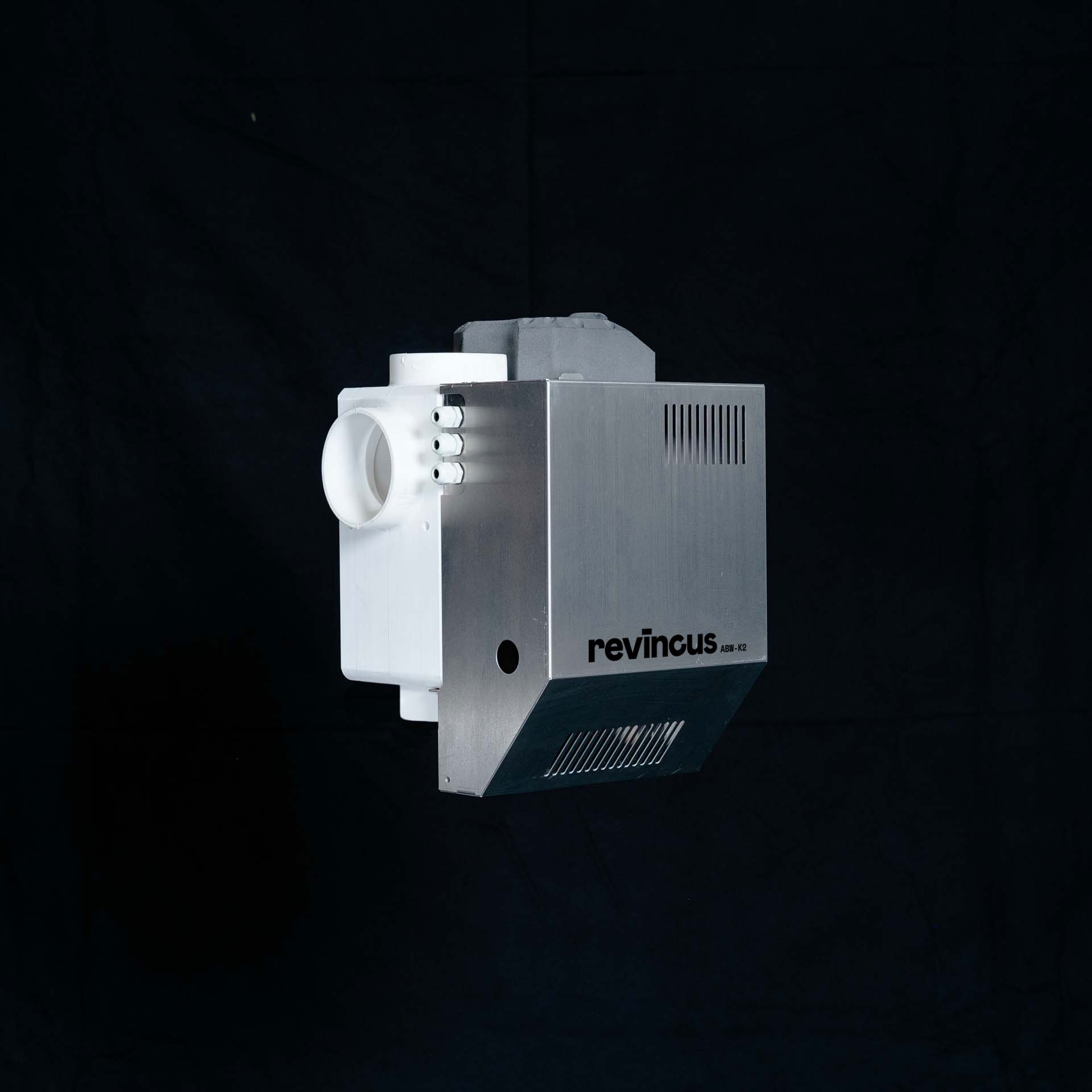

Déviateur d'eaux usées

ABW-K2

Le séparateur d'eaux usées ABW-K2 sert à séparer les eaux grises et noires dans une conduite d'eaux usées mixtes. Grâce à l'intégration d'un séparateur d'eaux usées, l'utilisation d'un système de récupération de chaleur des eaux usées - sans installation d'une conduite d'eaux grises séparée - est possible dans les bâtiments existants.

Application
Séparation des eaux grises et noires à la colonne de chute
Dimensions
Hauteur : 445mm
Largeur : 320mm
Profondeur : 330mm
Connexions
Raccordement des eaux usées : DN110
Raccordement des eaux grises : DN75
Raccordement des eaux noires : DN110
Trop-plein : DN110

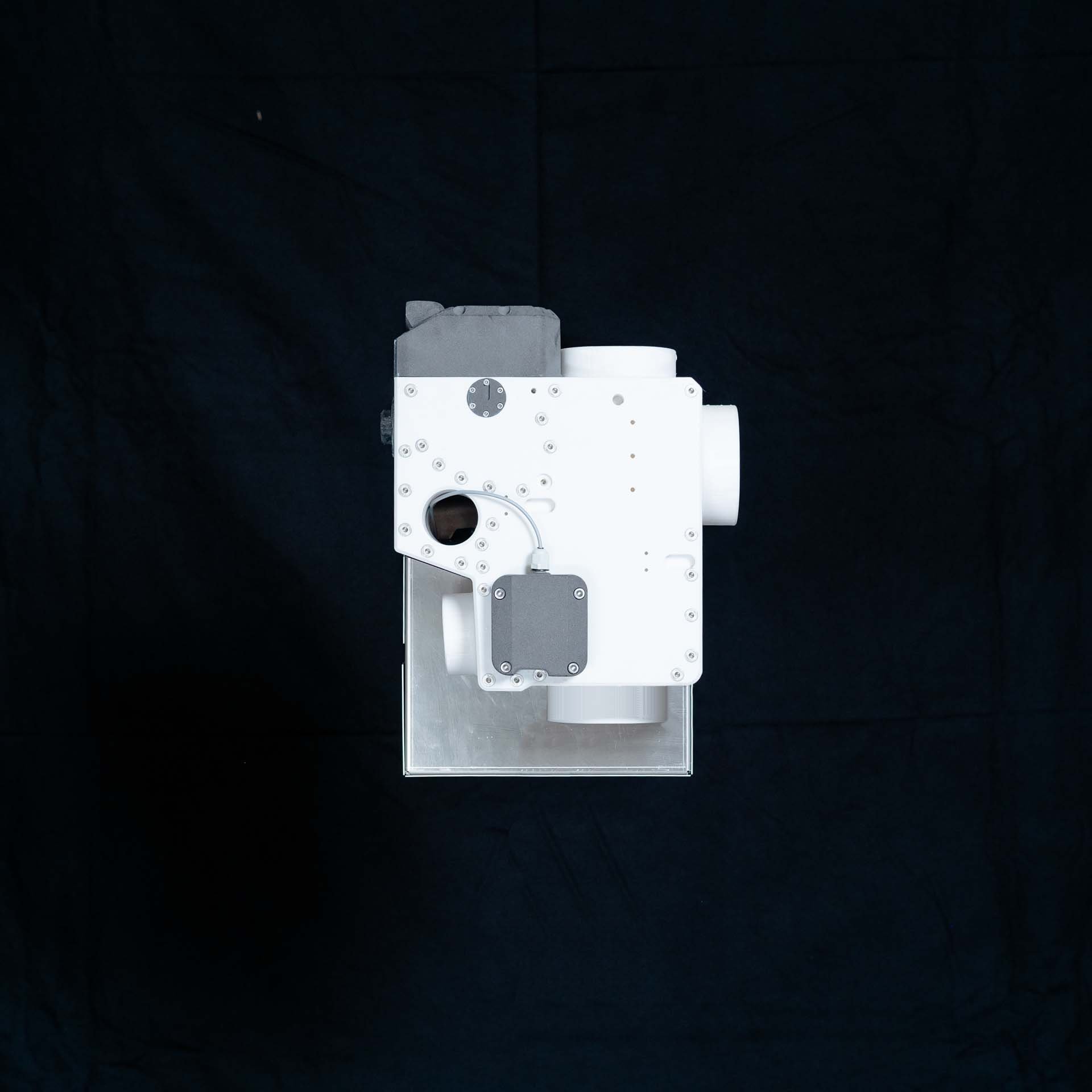

Abwasserweiche ABW-K2 von revincus Abwasserweiche ABW-K2 von revincus Abwasserweiche ABW-K2 von revincus Abwasserweiche ABW-K2 von revincus
Téléchargements

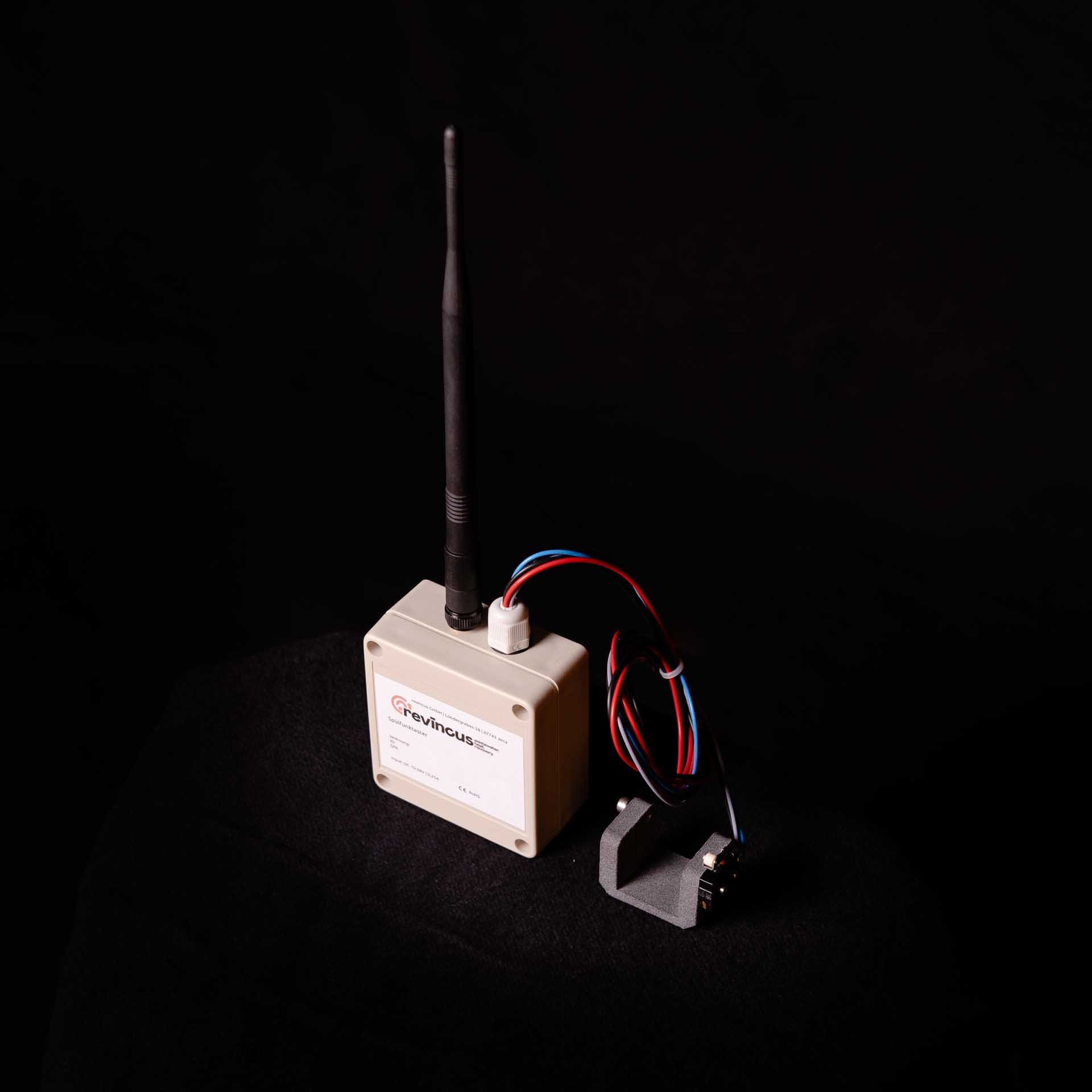

Bouton de rinçage

SFT

Le bouton de chasse SFT sert à détecter les chasses d'eau des toilettes (eaux noires). Il est installé en combinaison avec le séparateur d'eaux usées ABW-K2 et assure une séparation sans erreur des eaux noires et grises dans les colonnes de chute.

Domaine d'application
Immeuble collectif & Bloc résidentiel
Procédure de transmission de données
Radio LoRa
Portée
jusqu'à 2 km
Fréquence d'émission
867,5 & 868,5 MHz
Largeur de bande
125 kHz
Canaux
18
Puissance d'émission
5-20 dBm
Facteur d'étalement
SF7-SF10
Taille du paquet de données
16 octets
Dimensions (sans antenne)
Largeur : 80mm
Hauteur: 105mm
Profondeur : 40mm
Alimentation
DC 10-28V
max. 0,25 A
Spülfunktaster SFT von revincus

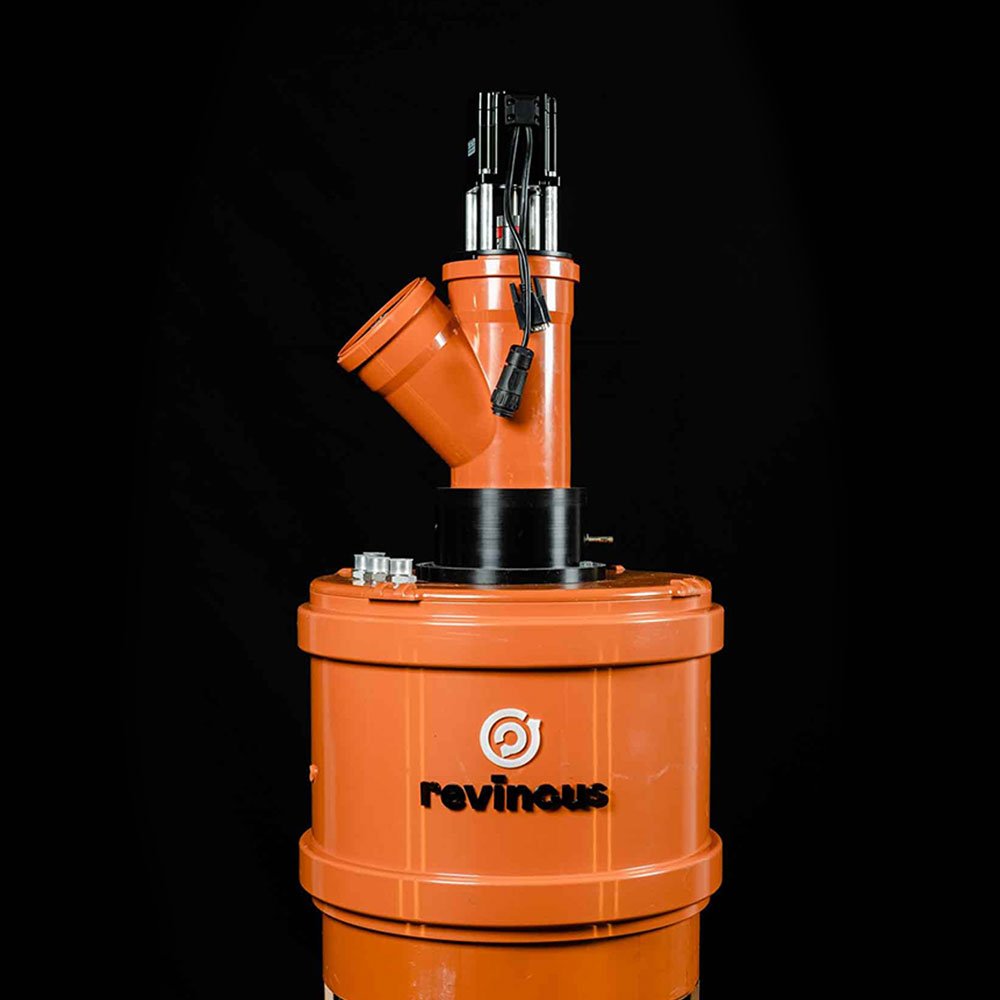

Échangeur de chaleur à accumulation stratifiée

ABW-SSW 180

Le réservoir de stockage thermique ABW-SSW 180 a été spécialement conçu pour la récupération de chaleur des eaux grises domestiques.

Applications
eaux grises domestiques
Zones de température
4 zones
Puissance par zone*
1,5 kW
1,2 kW
1,0 kW
0,7 kW

*Cas d'utilisation des eaux grises domestiques; abaissement des zones de 35|30|25|20 °C à 14°C par de l'eau à 12°C
Surface de l'échangeur thermique
3,3m²
Conception
max. 8 personnes
Dimensions
Hauteur : 1800mm
Diamètre : 450mm

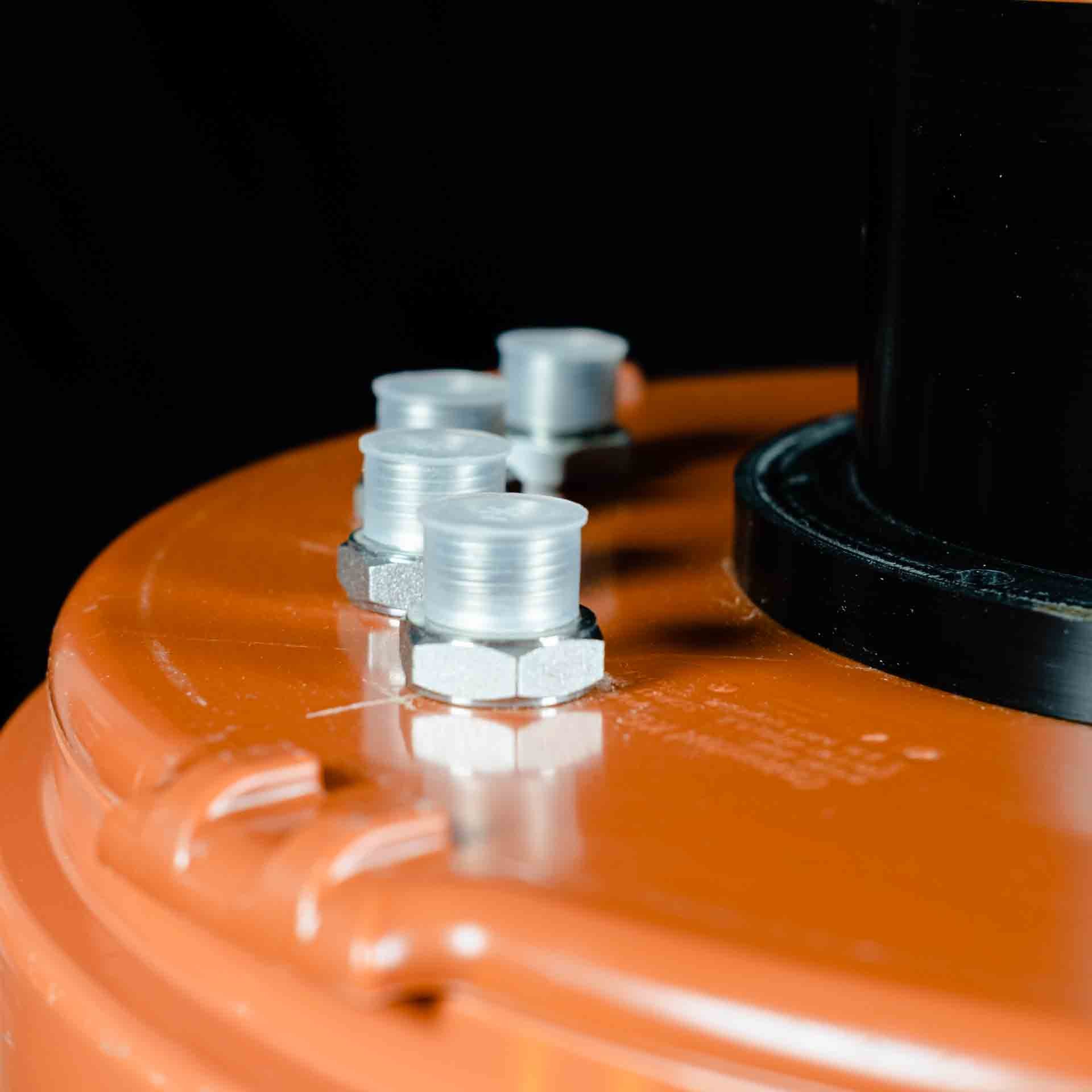

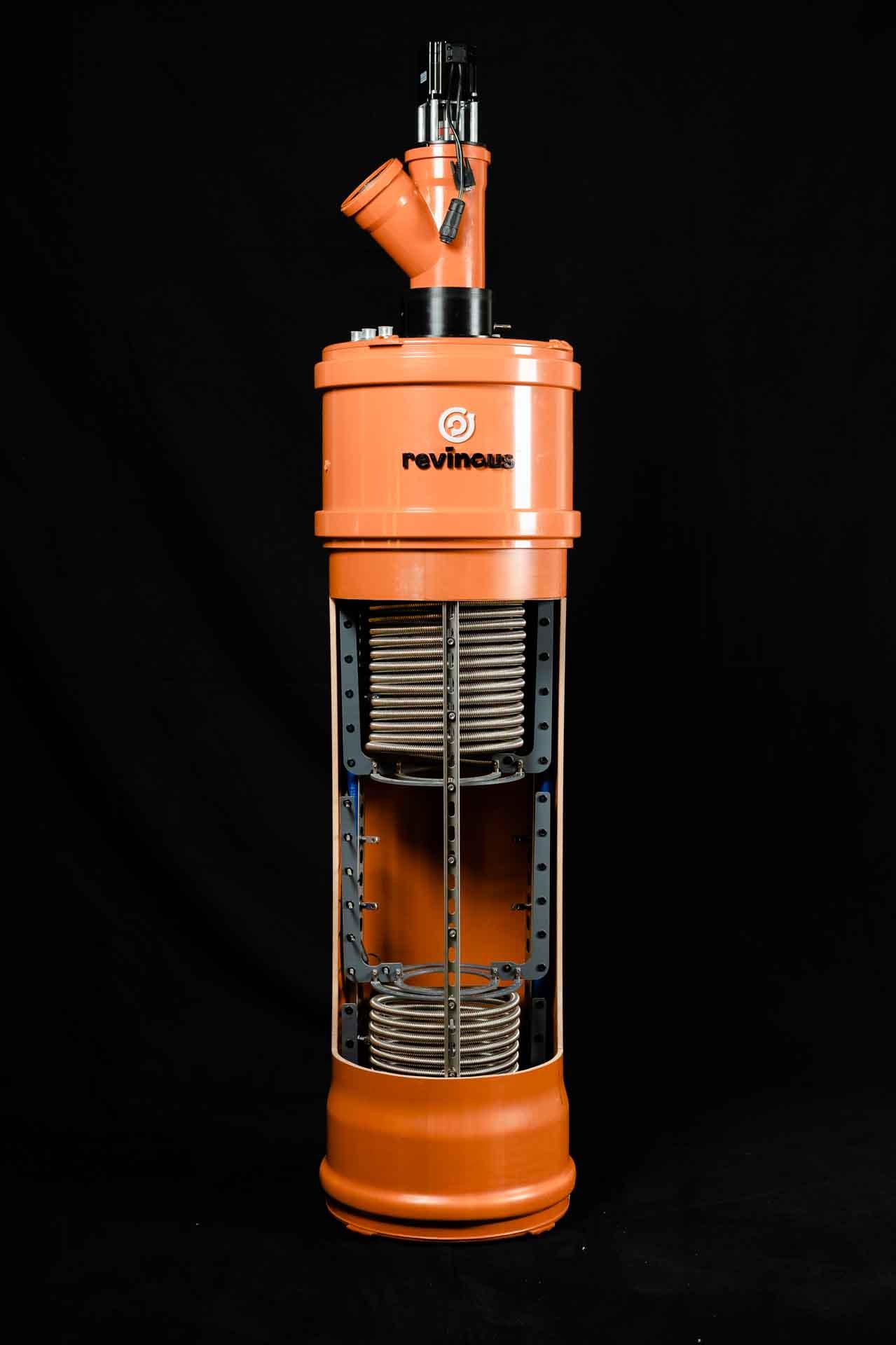

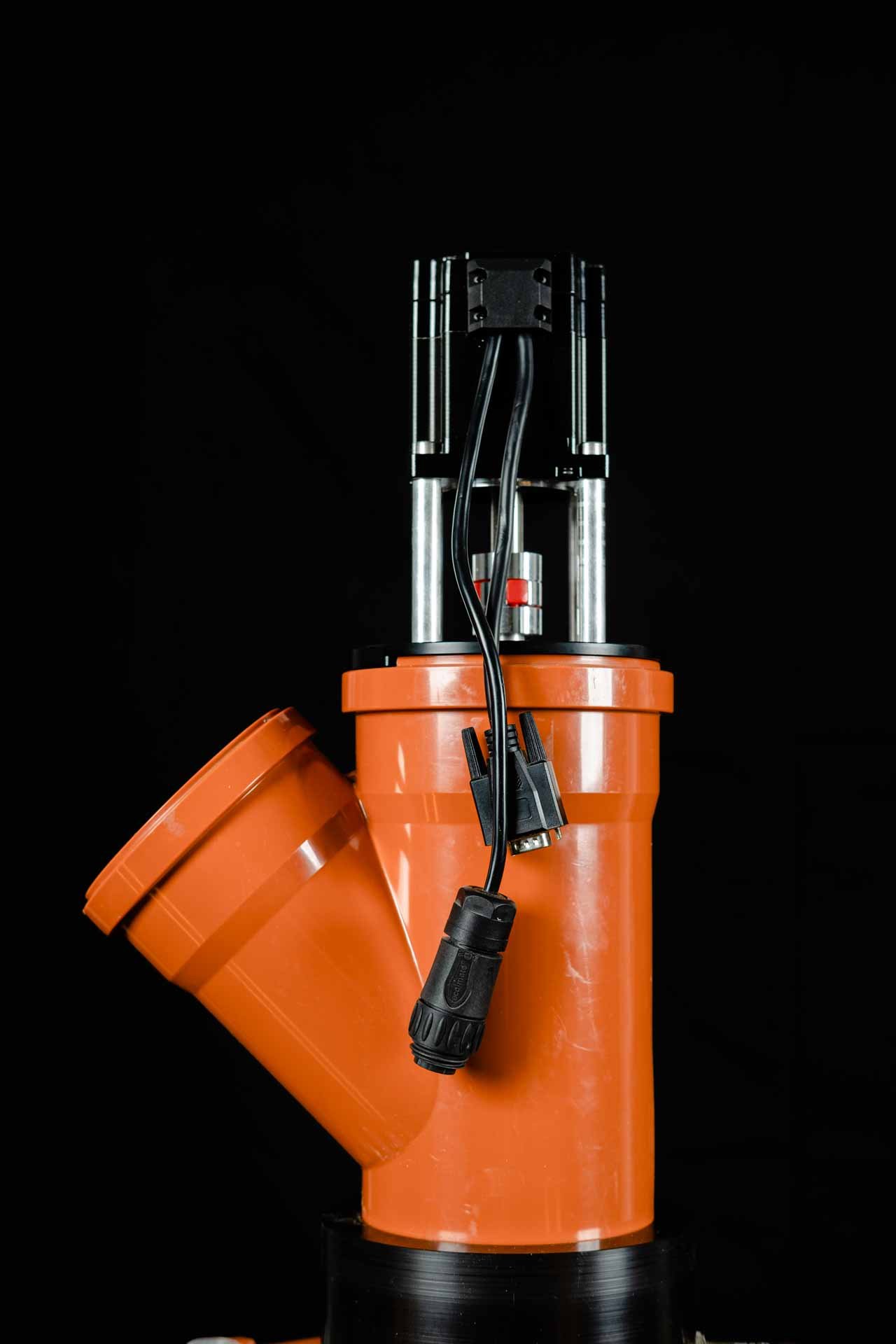

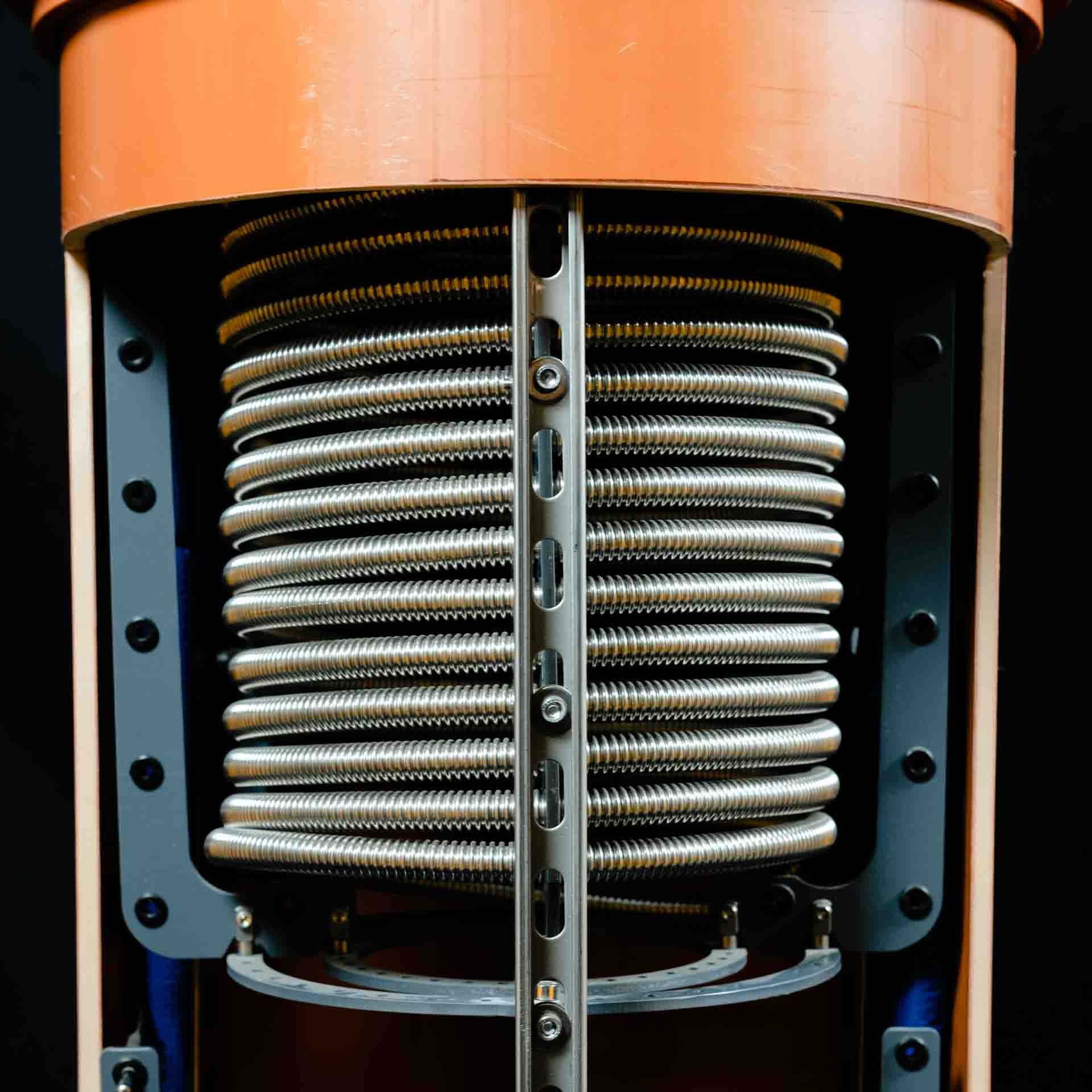

Schichtspeicherwärmetauscher ABW-SSW von revincus Schichtspeicherwärmetauscher ABW-SSW von revincus Schichtspeicherwärmetauscher ABW-SSW von revincus Schichtspeicherwärmetauscher ABW-SSW von revincus
Téléchargements
